Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥

質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

銷售：021-66059666
傳真：021-39901228
技術：021-39900466

產品說明

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為 Cr13 系不銹鋼（Z940H）、硬質合金（Z940Y）、不銹鋼（Z940W），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z940H-16C~63、Z940Y-16C~63）、鉻鎳鈦不銹鋼（Z940Y-16P~63P、Z940W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z940Y-16R~63R、Z940W-16R~63R）和鉻鉬鋼（Z940-40I-63I）的閘閥。

產品性能參數

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z940H-16C~63	16~63	1.6~6.3	≤425	水、蒸汽、油品
Z940Y-16C~63			≤425	水、蒸汽、油品
Z940Y-16P~63P			≤150	弱腐蝕性介質
Z940W-16P~63P				弱腐蝕性介質
Z940Y-16R~63R				腐蝕性介質
Z940W-16R~63R				腐蝕性介質
Z940-40I-63I	40~63	4.0~6.3	≤550	水、蒸汽、油品

返回頁首 ⇑

產品零部件材料

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z940H-16C~63	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z940Y-16C~63	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z940Y-16P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z940W-16P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料
Z940Y-16R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z940W-16R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z940-40I~63I	鉻鉬鋼	鉻鉬鋁鋼	硬質合金	柔性石墨

返回頁首 ⇑

產品外形及結構尺寸

Z940H、Z940Y、Z940W 型 PN16 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z×Φd	H	重量/kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	500	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	24×Φ41	2489	1481
800	1000	1020	950	898	52	5	24×Φ41	2643	1845

返回頁首 ⇑

Z940H、Z940Y、Z940W 型 PN25 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z×Φd	H	重量/kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ18	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
150	350	300	250	218	30	3	8×Φ25	955	168
200	400	360	310	289	34	3	12×Φ25	1105	219
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

返回頁首 ⇑

Z940H、Z940Y、Z940W 型 PN40 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z×Φd	H	D₀	重量/kg
50	250	160	125	100	88	20	4×Φ18	480	-	77
65	280	180	145	120	110	22	8×Φ18	595	-	86
80	310	195	160	135	121	22	8×Φ18	690	-	140
100	350	230	190	160	150	24	8×Φ23	760	-	160
125	400	270	220	188	175	28	8×Φ25	830	-	360
150	450	300	250	218	204	38	8×Φ34	1000	250	327
200	550	405	345	282	260	44	12×Φ34	1293	320	420
250	650	470	400	345	313	48	12×Φ41	1450	400	722
300	750	530	460	408	364	54	16×Φ41	1685	500	790
350	850	595	525	465	422	60	16×Φ41	1875	500	1100
400	950	670	585	535	474	66	16×Φ48	2040	400	2040
500	1150	800	705	612	576	70	20×Φ54	2600	400	2630

返回頁首 ⇑

Z940H、Z940Y、Z940W 型 PN63 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z×Φd	H	D₀	重量/kg
50	250	175	135	100	88	26	4×Φ23	574	250	87
65	280	200	160	120	110	28	8×Φ23	688	-	94
80	310	210	170	135	121	30	8×Φ23	662	250	138
100	350	250	200	160	150	32	8×Φ25	772	250	190
125	400	295	240	188	175	36	8×Φ30	1050	320	310
150	450	340	280	218	204	38	8×Φ34	1000	250	327
200	550	405	345	282	260	44	12×Φ34	1293	320	420
250	650	470	400	345	313	48	12×Φ41	1450	400	722
300	750	530	460	408	364	54	16×Φ41	1685	500	1100
350	850	595	525	465	422	60	16×Φ41	1875	500	1100
400	950	670	585	535	474	66	16×Φ48	2040	400	2040
500	1150	800	705	612	576	70	20×Φ54	2600	400	2630

返回頁首 ⇑

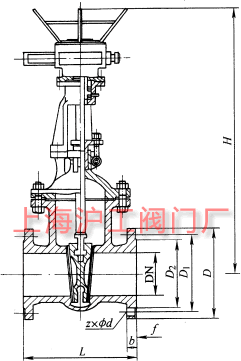

產品外形及結構尺寸示意圖

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥主要外形及結構尺寸示意圖

返回頁首 ⇑

聲明：本文中所有文字、數據、圖片均只適用于參考，Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
