產品說明

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力 PN10~PN63，閥體材料為碳素鋼，具有排渣功能的閘閥。

產品性能參數

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥主要性能參數

型號	PN	工作壓力/MPa	適用介質	適用溫度/℃
PZ941H-16C	16	1.6	灰渣水混合物 （灰水比 1:1.5，最大粒度 ≤50mm）	≤100
PZ941H-25	25	2.5
PZ941H-40	40	4.0
PZ941H-63	63	6.3

返回頁首

產品零部件材料

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥體密封圈	閥桿	墊片	填料
PZ941H-16C	碳素鋼	碳素鋼堆焊鐵基合金		鉻不銹鋼	橡膠石棉板	石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

返回頁首

產品外形及結構尺寸

PZ941H 型 PN16 電動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	99	20	4×Φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×Φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×Φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×Φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×Φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×Φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×Φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×Φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×Φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×Φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×Φ26	2270	DZ1800	1800	5.5	1740

返回頁首

PZ941H 型 PN25 電動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	102	20	4×Φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×Φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×Φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×Φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×Φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×Φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×Φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×Φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×Φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×Φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×Φ36	2270	DZ180	1800	5.5	1883

返回頁首

PZ941H 型 PN40 電動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	88	20	4×Φ18	590	DZ20	200	0.37	132
80	310	200	160	121	22	8×Φ18	810	DZ20	200	0.37	156
100	350	235	190	150	24	8×Φ22	980	DZ20	200	0.37	195
150	450	300	250	204	30	8×Φ26	1090	DZ30	300	0.55	268
200	550	375	320	260	38	12×Φ30	1340	DZ60	600	2.2	392
250	650	450	382	313	42	12×Φ33	1340	DZ60	600	1.5	465
300	750	515	450	364	46	16×Φ33	1660	DZ90	900	3	558
350	850	580	510	422	52	16×Φ36	1596	DZ90	900	3	680
400	950	660	585	474	58	16×Φ39	1780	DZ180	1800	5.5	768
450	1050	685	610	524	60	16×Φ39	1915	DZ180	1800	5.5	856
500	1150	755	670	576	62	20×Φ42	2060	DZ250	2500	5.5	950

返回頁首

PZ941H 型 PN63 電動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	180	135	88	26	4×Φ22	720	DZ20	200	0.37	154
80	310	215	170	121	30	8×Φ22	810	DZ20	200	0.37	180
100	350	250	200	150	30	8×Φ26	980	DZ20	200	0.37	218
150	450	345	280	204	38	8×Φ33	1090	DZ30	300	0.55	287
200	550	415	345	260	44	12×Φ36	1340	DZ60	600	2.2	410
250	650	470	400	313	48	12×Φ36	1468	DZ60	600	2.2	498
300	750	530	460	364	54	16×Φ36	1660	DZ90	900	3	600
350	850	600	525	422	60	16×Φ39	1596	DZ90	900	3	684
400	950	670	585	474	66	16×Φ42	1780	DZ180	1800	5.5	772
450	1050	715	630	524	70	20×Φ42	1915	DZ180	1800	5.5	860
500	1150	800	705	576	76	20×Φ48	2060	DZ250	2500	5.5	948

返回頁首

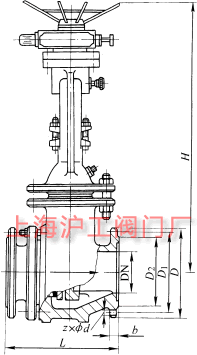

產品外形及結構尺寸示意圖
