產品說明
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊鐵基合金（Z940H-100/160）、堆焊硬質合金（Z940Y-100/160、Z940Y-100I）、不銹鋼（Z940W-100P、Z940W-100R），公稱壓力 PN100、PN160，閥體材料為碳素鋼（Z940H-100/160、Z940Y-100/160）、鉻鉬不銹鋼（Z940Y-100I）、鉻鎳不銹鋼（Z940W-100P）和鉻鎳鉬不銹鋼（Z940W-100R）的閘閥。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| Z940H-100 | 100 | 10.0 | ≤425 | 水、蒸汽、油品 |
| Z940H-160 | 160 | 16.0 | ||
| Z940Y-100 | 100 | 10.0 | ||
| Z940Y-160 | 160 | 16.0 | ||
| Z940Y-100I | 100 | 10.0 | ≤550 | 蒸汽、油品 |
| Z940W-100P | 100 | 10.0 | ≤200 | 硝酸類介質 |
| Z940W-100R | 100 | 10.0 | 醋酸類介質 |
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z940H-100 | 碳素鋼 | 鉻不銹鋼 | 堆焊鐵基合金 | 石棉石墨或柔性石墨 |
| Z940H-160 | ||||
| Z940Y-100 | 堆焊硬質合金 | |||
| Z940Y-160 | ||||
| Z940Y-100I | 鉻鉬不銹鋼 | 鉻鉬不銹鋼 | 堆焊硬質合金 | 柔性石墨 |
| Z940W-100P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 本體材料 | 聚四氟乙烯 |
| Z940W-100R | 鉻鎳鉬不銹鋼 | 鉻鎳鉬不銹鋼 | 本體材料 | |
返回頁首 ⇑
產品外形及結構尺寸
| DN | L | D | D1 | D2 | D6 | b | z×Φd | H | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 195 | 145 | 112 | 85 | 28 | 4×Φ25 | 650 | 100 |
| 65 | 280 | 220 | 170 | 138 | 110 | 32 | 8×Φ25 | 680 | 120 |
| 80 | 310 | 230 | 180 | 148 | 115 | 34 | 8×Φ25 | 755 | 210 |
| 100 | 350 | 265 | 210 | 172 | 145 | 38 | 8×Φ30 | 830 | 300 |
| 125 | 400 | 310 | 250 | 210 | 175 | 42 | 8×Φ34 | 965 | 440 |
| 150 | 450 | 350 | 290 | 250 | 205 | 46 | 12×Φ34 | 1020 | 500 |
| 200 | 550 | 430 | 360 | 312 | 260 | 54 | 12×Φ41 | 1240 | 570 |
| 250 | 650 | 500 | 430 | 382 | 313 | 60 | 12×Φ41 | 1400 | 900 |
| 300 | 750 | 585 | 500 | 442 | 364 | 70 | 16×Φ48 | 1920 | 1020 |
| 350 | 850 | 655 | 560 | 498 | 420 | 76 | 16×Φ54 | 2010 | 1250 |
| 400 | 950 | 715 | 620 | 558 | 480 | 80 | 16×Φ54 | 2100 | 1390 |
返回頁首 ⇑
| DN | L | D | D1 | D2 | D6 | b | z×Φd | H | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 300 | 215 | 165 | 132 | 95 | 36 | 8×Φ25 | 650 | 170 |
| 65 | 345 | 245 | 190 | 152 | 110 | 44 | 8×Φ30 | 680 | 230 |
| 80 | 390 | 260 | 205 | 168 | 130 | 46 | 8×Φ30 | 755 | 250 |
| 100 | 450 | 300 | 240 | 200 | 160 | 48 | 8×Φ34 | 830 | 390 |
| 125 | 525 | 355 | 285 | 238 | 190 | 60 | 8×Φ41 | 970 | 450 |
| 150 | 600 | 390 | 318 | 270 | 205 | 66 | 12×Φ48 | 1168 | 680 |
| 200 | 750 | 480 | 400 | 345 | 275 | 78 | 12×Φ48 | 1492 | 1073 |
返回頁首 ⇑

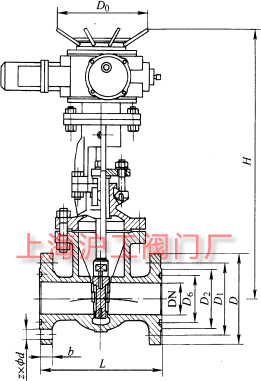

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
