產品說明

美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lbs，工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

產品特點：①美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的 360° 金屬唇邊保護固定卡套；②閥門沒有空腔給介質積聚；③金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；④雙向流動，使用安裝更方便；⑤零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品性能參數

美標卡套式軟密封旋塞閥主要性能參數

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

返回頁首 ⇑

產品零部件材料

美標卡套式軟密封旋塞閥零部件材料

壓力級（Lb）	材料
	閥體、閥蓋	塞子	調節墊圈	調節墊片	O 形圈
150、300、600	鑄鋼	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增強聚四氟乙烯	氟橡膠
	不銹鋼
	超低碳不銹鋼

返回頁首 ⇑

產品外形及結構尺寸

Class150 美標卡套式軟密封旋塞閥主要外形及結構尺寸

DN	DN/in	L	D0	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1¼	140	200	115	5.2
40	1½	165	250	125	7.5
50	2	178	250	140	11
65	2½	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

返回頁首 ⇑

Class300 美標卡套式軟密封旋塞閥主要外形及結構尺寸

DN	DN/in	L	D0	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1¼	178	250	115	6
40	1½	190	250	125	8.5
50	2	216	300	140	13
65	2½	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

返回頁首 ⇑

Class600 美標卡套式軟密封旋塞閥主要外形及結構尺寸

DN	DN/in	L	D0	H	重量/kg
25	1	216	250	125	7
32	1¼	229	250	135	8.2
40	1½	240	300	140	10.8
50	2	292	350	150	12.5
65	2½	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70

返回頁首 ⇑

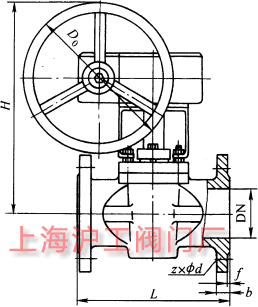

產品外形及結構尺寸示意圖
